| 巴歇尔槽 |
| 发布日期：2021年07月01日 |
|
|
巴歇尔槽的构造如图二十一。巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的最大流量，从“说明书附录二、巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“说明书附录一、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。把这些尺寸填入图二十一中右侧的栏目中。按图二十一加工成形，安装在渠道上，如图二十所示。
巴歇尔槽水位-流量关系一般是形如： 的公式。根据喉道宽“b”，从“
说明书附录二、巴歇尔槽水位-流量公式”中找出对应的公式。逐点代入水位值，求出对
应的流量。
本仪表内已预先存储了喉道宽从0.025m～2.1m槽的水位-流量表。
|
 图二十、巴歇尔槽安装在渠道上 |
|
| 表六 喉道0.025米巴歇尔槽水位流量对应表 水位单位：米 流量单位：升/秒 |
水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
0.0480 |
0.1405 |
0.2634 |
0.4114 |
0.5814 |
0.7712 |
0.9794 |
1.2046 |
1.4458 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
1.7023 |
1.9733 |
2.2582 |
2.5565 |
2.8677 |
3.1914 |
3.5271 |
3.8747 |
4.2336 |
4.6037 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
4.9846 |
5.3762 |
5.7782 |
5.7782 |
5.7782 |
5.7782 |
- |
- |
- |
- |
|
| 表七 喉道0.051米巴歇尔槽水位流量对应表 水位单位：米 流量单位：升/秒 |
|
水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
0.0959 |
0.2807 |
0.5263 |
0.8221 |
1.1617 |
1.5411 |
1.9571 |
2.4071 |
2.8892 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
3.4018 |
3.9434 |
4.5127 |
5.1088 |
5.7307 |
6.3775 |
7.0484 |
7.7429 |
8.4602 |
9.1997 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
9.9610 |
10.744 |
11.547 |
12.370 |
13.214 |
14.077 |
- |
- |
- |
- |
|
| 表八 喉道2.1米巴歇尔槽水位流量对应表 水位单位：米 流量单位：升/秒 |
水位 |
0.000 |
0.020 |
0.040 |
0.060 |
0.080 |
0.100 |
0.120 |
0.140 |
0.160 |
0.180 |
流量 |
0.0000 |
10.027 |
30.376 |
58.090 |
92.019 |
131.47 |
175.97 |
225.16 |
278.76 |
336.53 |
水位 |
0.200 |
0.220 |
0.240 |
0.260 |
0.280 |
0.300 |
0.320 |
0.340 |
0.360 |
0.380 |
流量 |
398.27 |
463.84 |
533.08 |
605.87 |
682.09 |
761.65 |
844.45 |
930.40 |
1019.4 |
1111.5 |
水位 |
0.400 |
0.420 |
0.440 |
0.460 |
0.480 |
0.500 |
0.520 |
0.540 |
0.560 |
0.580 |
流量 |
1206.5 |
1304.4 |
1405.1 |
1508.6 |
1614.9 |
1723.8 |
1835.4 |
1949.6 |
2066.3 |
2185.5 |
水位 |
0.600 |
0.620 |
0.640 |
0.660 |
0.680 |
0.700 |
0.720 |
0.740 |
0.760 |
0.780 |
流量 |
2307.3 |
2431.5 |
2558.1 |
2687.1 |
2818.5 |
2952.2 |
3088.2 |
3226.5 |
3367.1 |
3509.9 |
|

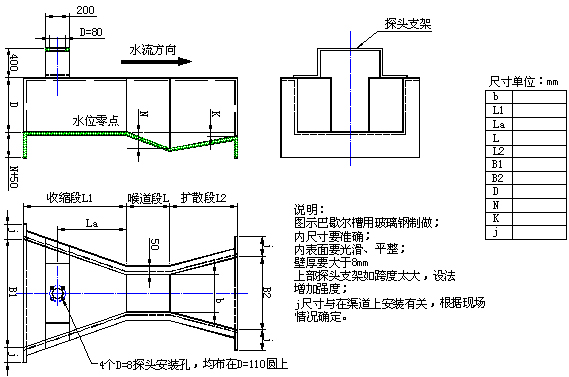

图二十一、巴歇尔槽构造 |
|
|
