| 超声波测液位原理 |
| 发布日期：2011年6月23日 |
|
|

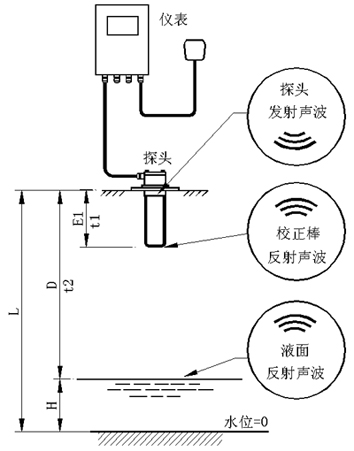

本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头对准水面。探头向水面发射超声波。超声波经过t1时间，走过E1距离，碰到校正棒。一部分超声波能量被校正棒反射，并被探头接收（仪表显示器上用“ ”和“ ”提示是否收到“校波”）。仪表记下这段时间的长度t1。超声波的另一部分能量绕过校正棒，经过t2的时间到达水面。这部分能量被水面反射后，被探头接收（仪表显示器上用“”和“”提示是否收到“回波” ）。仪表记下这段时间的长度t2。校正棒已经固定在探头上。校正棒的长度E1不会变化。仪表根据t1与t2的比例，再乘以E1，求出水面到探头的距离D，D=E1*t2/t1。 |
 |
安装仪表时，通过按键向仪表内存内设置探头到“水位=0”的距离L（“系统参数” [13/24]“探头距离”）。仪表从内存读取参数L，用L减去D，求出液位H，（H=L-D）。
由于产品生产中,E1的长度不完全一致；电路的延迟也不一致。仪表实际计算液位时使用的运算式为：H=L-KD，其中“K”为线性修正系数。“K”的数值要经过标定来确定。仪表的参数表中“系统参数”[14/24]“修正系数”用于存储“K”，仪表出厂时的标定值记在仪表箱体的右侧标签上。 |
|
|
