| 直角三角堰 |
| 发布日期：2011年6月23日 |
|
|
图十五是一种直角三角堰的加工图。水位-流量对应关系如表一。注意，安装该直角三角堰的上游渠道宽是600mm，三角顶角与上游渠底的高度是250mm。如不是这种情况，水位-流量表应另行计算。使用上述三角堰，可以在参数表“3：液位-流量对应表” [1/55]“堰槽种类”内选“直角三角堰”，仪表内已有该堰板的水位-流量表。 |
图十五、直角三角堰的构造 |
| 表一 直角三角堰水位流量对应表 水位单位：米 流量单位：升/秒 |
| 水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
0.0173 |
0.0872 |
0.2309 |
0.4645 |
0.8016 |
1.2543 |
1.8332 |
2.5484 |
3.4093 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
4.4244 |
5.6022 |
6.9265 |
8.4915 |
10.223 |
12.154 |
14.293 |
16.659 |
19.252 |
22.069 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
25.148 |
28.538 |
32.148 |
36.000 |
40.193 |
44.567 |
- |
- |
- |
- |
|

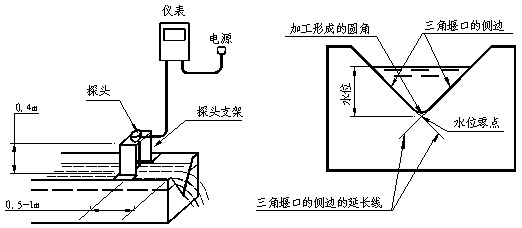

图十六、三角堰在渠道上的安装和三角堰的水位零点 |
| 三角堰安装在渠道上如图十六。堰板要竖直，要安在渠道的中轴线上。加工三角堰时，可能会使顶角变成圆角，在确定水位等于零的位置时要注意。三角堰的水位零点应在三角堰的侧边延长线的交点上。仪表的探头要安装在上游距离堰板0.5m～1m的位置。 |
